Q：有源晶振的用法及使用注意事項有哪些？

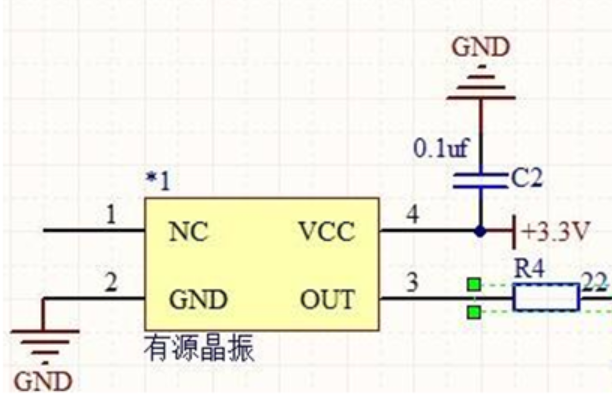

A：有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。
· 有源晶振的電壓輸入腳最好不要直連電源，而是通過一個磁珠后接入，這樣可大大降低電源噪聲對時鐘輸出頻率的影響。有源晶振的電源去耦電容的匹配也很重要，去耦電容一般選三個，容值依次遞減。
· 有源貼片晶振不需要CPU的內部振蕩器。在實際應用中注意做好電源濾波，通常使用一個電容和電感構成的PI型濾波網絡，輸出端用一個小阻值的電阻過濾信號，這樣可以起到減少諧波的作用。
Q：低溫晶振不起振
A：低溫不起振大多為電路沒有匹配好，建議重新做振蕩電路和匹配
