從貼片晶振腳位你看出什么信息？

作者： 揚興科技 日期：2021-09-18 瀏覽量：

  當我們使用貼片晶振的時候通常會遇到如下情況，四腳貼片晶振不知道如何區分腳位。

  對于新手來說，晶振腳位技巧還是最直接的，揚興整理如下：

  1、二腳位的貼片晶振是無源晶振。

  2、四腳位的貼片晶振可能是無源晶振，也可能是有源晶振

  3、四腳位以上的貼片晶振一定是有源晶振

  4、有源晶振本身印字有左下腳有個點

  5、常見的貼片晶振體積有2520，3225，5032，6035，7050。

  有源晶振有方向不?

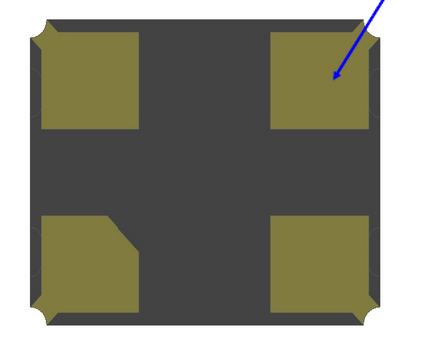

  這也是大家所想要知道的問題，晶振型號眾多，而且每一種型號的引腳定義都有所不同，接法也不同，下面介紹一下有源晶振引腳識別方法，以方便大家牢記：有個點標記的為1腳位，按逆時針(管腳向下)分別為2、3、4腳位。通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。有字正面，從有點的那一腳，逆時針依次是：NC、GND、CLKOUT、VCC。(具體相關性可以查看YXC揚興官網《3225無源晶振引腳定義》)

  從貼片晶振腳位你看出什么信息?

  貼片晶振四個腳與兩個腳的區別， 兩腳的稱為晶體，即為無源晶振。四腳貼片的那種振蕩器稱為晶振，即為有源晶振。有源晶振容易起振，由于不需外加輔助器件，所以工作更加穩定，另外它需要外接一個電源。四個引腳一般分別為電源、地、時鐘輸出、空腳，連接時把輸出端接到時鐘端即可。 貼片晶振主要是用于電路中的時鐘模塊，來提供相應的時鐘基準，常見的應用主要是嵌入式設計，如FPGA、DSP等開發板中。晶振，用來產生脈沖，其理論根源出自于“高頻電子線路”。在“高頻電子線路”中，講的是高頻振蕩器、發射、接收、調制、解調等等理論和電路。

  高頻振蕩器的振蕩頻率，取決于電路中LC的數值，晶振，是充當L用的。石英晶體的形狀，就決定了其代表L時的頻率振蕩，這數值極其穩定，所以晶體振蕩器得到廣泛的應用。
