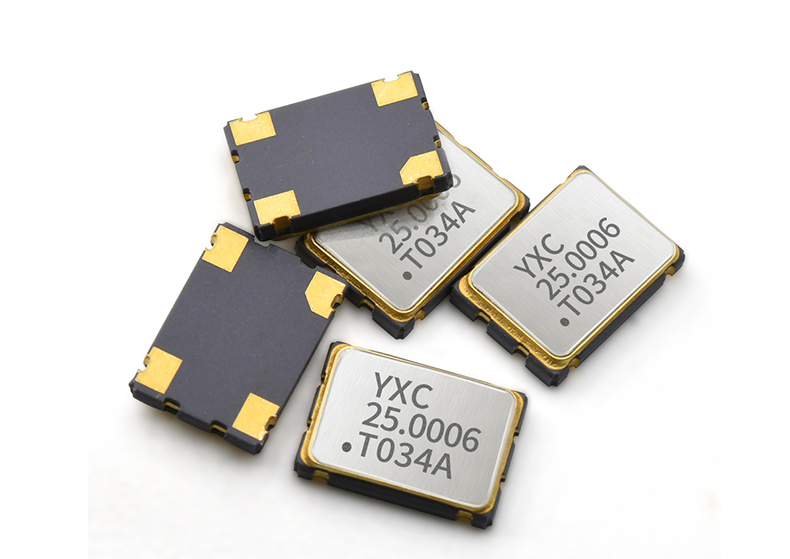

隨著科技快速發展,智能電子產品更新迭代越來越頻繁,那么晶振應用在各式各樣的電路板中,幾乎大部分的智能電子產品都會應用的到,針對不同的產品使用不同的晶振類別,那么在眾多的電路板中,晶振的電路板該如何設計?下面揚興晶振廠家就簡單的講解一下。
工程師在電路設計需注意事項
1.在電路設計中,務必要讓晶振,外部電容器與IC之間的信號線盡可能保持最短。其根本在于當非常低的電流通過IC石英晶體振蕩器的時候,線路太長的話,會導致它對EMC, ESD與串?dāng)_產生非常敏感的影響。而且線路太長會給振蕩器增加寄生電容。
2.特別注意晶振和地的走線。
3.晶振外殼要接地。
4.晶振的位置盡可能要遠離時鐘線路和頻繁切換的信號線。
晶振電路在電路板的設計細節
1.總線信號都用電阻拉一下。
之所以這樣做的原因有很多,但并一定每個都需要,在上下拉電阻拉一個單純的輸入信電流也就幾十微安以下。如果拉一個被驅動的信號,電流將會達到毫安級。如果對于數據和地址總線上的信號,都進行上拉,幾瓦的功耗都將消耗在上面。
2.CPU和FPGA不用的信號怎么處理
如果選擇懸空,受外界一點點干擾,就可能成為反復震蕩的輸入信號。MOS器件的功耗基本取決于門電路的翻轉次數。如果全部上拉,也會有微安級電流,所以最好設置成輸出。
2.CPU和FPGA不用的信號怎么處理
如果選擇懸空,受外界一點點干擾,就可能成為反復震蕩的輸入信號。MOS器件的功耗基本取決于門電路的翻轉次數。如果全部上拉,也會有微安級電流,所以最好設置成輸出。
3.存儲芯片的片選信號接地
大部分存儲器在片選有效時候的功耗是片選無效時候的100倍以上,所以最好使用CS來控制芯片,而不要一直接地。并且在滿足要求的情況下,盡可能的縮短片選脈沖的寬度。
4.關于信號過沖
大部分信號都是有過沖的,如果過沖不是很大,就不需要添加匹配電阻。如果和翰出阻抗匹配上同樣大小的電阻,將會導致電流大,提高了功耗,也會減小信號幅度,嚴重的時候?qū)?dǎo)致不能使用。所以對于TTL、LVDS、422等信號,只要做到過沖可以接受即可。
5.電源芯片功耗問題
電源芯片等一些小芯片,手冊上寫的功耗很小,但是加上負載之后就不一樣了。在使用這些芯片的時候,需要注意所帶的貼片晶振負載情況。

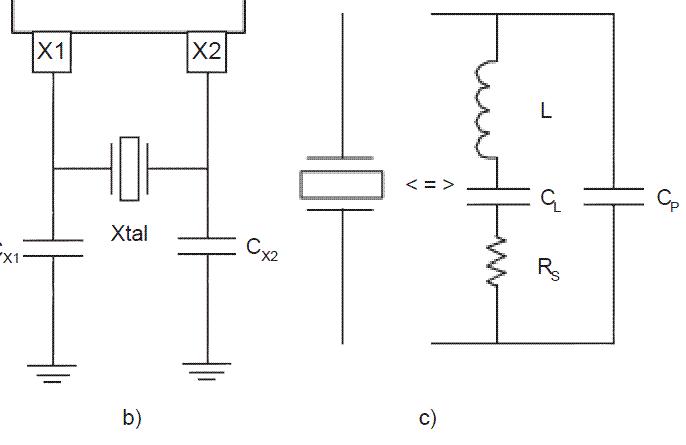

晶體元件的負載電容是指在電路中跨接晶體兩端的總的外界有效電容。是指晶振要正常震蕩所需要的電容。一般外接電容,是為了使晶振兩端的等效電容等于或接近負載電容。要求高的場合還要考慮ic輸入端的對地電容。應用時一般在給出負載電容值附近調整可以得到精確頻率。此電容的大小主要影響負載諧振頻率和等效負載諧振電阻。
晶振的負載電容CI=【(Cd*Cg)/(Cd+Cg】+Cic+△C式中Cd、Cg為分別接在晶振的兩個腳上和對地的電容Cic(集成電路內部電容)+△C(PCB上電容),當它的負載電容小于CI時,其振蕩頻率正向偏移;而當它的負載電容大于CI時,其振蕩頻率負向偏移。
電容調整方式上
在輸出脈沖頻率產生偏移,且調整微調電容CI無效的情況下,可用頻率計測岀其振蕩頻率,將其與標稱頻率32768K晶振相比較。若測得頻率大于32768KHz,說明負載電容CL偏小。這時可采用圖3并聯一個附加電容CS,以產生所需的總負載電容CI,即CI=CL CS;若測得頻率小于32768Hz,說明負載電容CL偏大,可采用圖4串聯一個加電容CS,以產生所需的總負載電容C,即1/CI=1/CL 1/CS。通過對輔助電容CS逐步調整,使振蕩頻率最終達到或逼近32768KHz。
如果實際的負載電容配置不當?shù)谝粫鹁€路參考頻率的誤差另外如在發射接收電路上會使昰振的振蕩幅度下降(不在峰氚影響混頻信號的信號強度與信噪當波形岀現削峰畸變時可增加負載電阻調整嘰十K到幾百K,要穩定波形是并聯一個1M左右的反饋電阻。
